BESSEY Spannelement TW28, Spannweite 300 mm, bis 5.000 N – 3 Griffvarianten

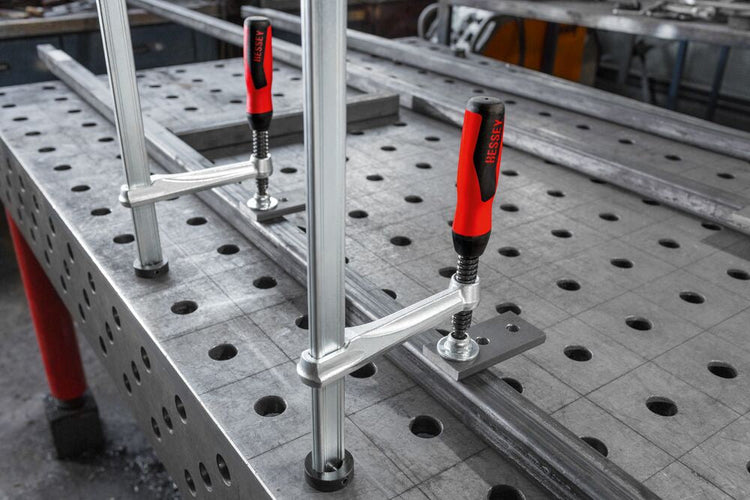

BESSEY TW28 – Professionelle Spannelemente für Schweißtische mit 28 mm Lochraster

Die BESSEY TW28 Spannelemente sind speziell für Schweißtische mit 28 mm Lochraster entwickelt und bieten eine Spannkraft bis zu 5.000 N bei einer Spannweite von 300 mm. Mit drei Griffvarianten und zwei Ausladungen decken sie nahezu jeden Anwendungsfall im professionellen Schweißbereich ab.

Die drei Griffvarianten im Vergleich

Variante Grifftyp Vorteil Ausladung
TW28-...-2K 2-Komponenten-Kunststoffgriff Ergonomisch, leicht 120 / 140 mm
TW28-...-K Knebelgriff Niedrige Aufbauhöhe, platzsparend 120 / 140 mm
TW28-...-H Hebelgriff Schnelles, dosiertes Spannen mit Rastmechanismus 120 / 140 mm

Technische Daten

Bestellnummer Bolzen (mm) Spannweite (mm) Ausladung (mm) Schiene (mm) Gewicht (kg)
TW28-30-12-2K 28 300 120 28x11 1,68
TW28-30-14-2K 28 300 140 28x11 1,70
TW28-30-12K 28 300 120 28x11 1,62
TW28-30-14K 28 300 140 28x11 1,65
TW28-30-12H 28 300 120 28x11 2,065
TW28-30-14H 28 300 140 28x11 2,076

Produktmerkmale

  • Spannkraft bis zu 5.000 N
  • Spannweite 300 mm, Bolzen 28 mm
  • Ausladung wahlweise 120 mm oder 140 mm
  • Vergütetes Profil und Gleitbügel für federndes und elastisches Spannen
  • Leichtgängige Trapezgewindespindel, werkzeuglos wechselbare Druckplatte
  • Hitzebeständige, bis 35° schwenkbare Spezialdruckplatte mit Sinterstahleinlage
  • Passend für Schweißtische mit 28 mm Lochraster
  • 3D-CAD Daten im Downloadbereich der BESSEY-Website verfügbar
