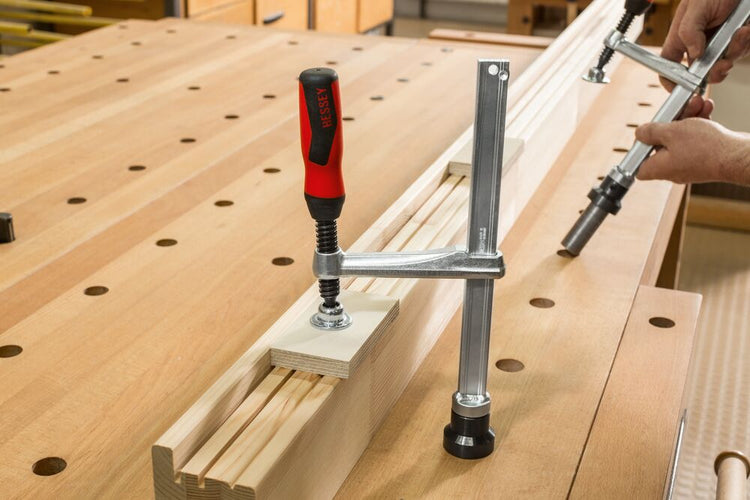

BESSEY Spannelement TW16 und TWV16, feste und variable Ausladung bis 3.000 N für 16 mm Lochraster

Die BESSEY Spannelemente der Serien TW16, TWV16 und TW22 sind professionelle Spannelemente für Schweißtische und Lochtischsysteme. Mit fester oder stufenlos variabler Ausladung, Spannkräften bis 3.000 N und drei Griffvarianten bieten sie maximale Flexibilität für positionsgenaues, individuelles Spannen. Vergütetes Profil und Gleitbügel für federndes und elastisches Spannen. Made in Germany.

Produktmerkmale

  • Spannkraft bis 3.000 N (TW) bzw. 2.500 N (TWV) – Kraftvolles und sicheres Spannen von Werkstücken
  • Fixe oder stufenlos variable Ausladung – TW: 100 mm fix / TWV: 30–150 mm stufenlos variabel
  • Drei Griffvarianten – 2K-Kunststoffgriff, Knebelgriff oder Hebelgriff mit Rastmechanismus
  • Vergütetes Profil und Gleitbügel – Für federndes und elastisches Spannen
  • Werkzeuglos wechselbare Druckplatte – Schneller Wechsel ohne zusätzliches Werkzeug
  • Für 16-mm- und 22-mm-Lochraster – Kompatibel mit gängigen Schweißtisch- und Hubtischsystemen
  • Made in Germany – Original BESSEY Qualität

Modellübersicht

Modell Ausladung Spannweite Spannkraft Griff Lochraster Gewicht
TWV16-20-15-2K 30–150 mm variabel 200 mm 2.500 N 2K-Kunststoff 16 mm 1,15 kg
TWV16-20-15K 30–150 mm variabel 200 mm 2.500 N Knebelgriff 16 mm 1,24 kg
TWV16-20-15H 60–150 mm variabel 200 mm 2.500 N Hebelgriff 16 mm 1,51 kg
TW16-20-10-2K 100 mm fix 200 mm 3.000 N 2K-Kunststoff 16 mm 0,99 kg
TW16-20-10K 100 mm fix 200 mm 3.000 N Knebelgriff 16 mm 0,86 kg
TW16-20-10H 100 mm fix 200 mm 3.000 N Hebelgriff 16 mm 1,01 kg
TW22-20-10-2K 100 mm fix 200 mm 3.000 N 2K-Kunststoff 22 mm 0,966 kg

Woran erkenne ich das richtige Modell?

  • Variable Ausladung benötigt (TWV16) – Wenn verschiedene Werkstückgeometrien flexibel gespannt werden müssen
  • Fixe Ausladung ausreichend (TW16) – Für reproduzierbares Spannen immer gleicher Werkstückpositionen
  • 22-mm-Lochraster (TW22) – Für Hubtische der Marken Barth und Beck
  • 2K-Kunststoffgriff (-2K) – Ergonomisch, universell einsetzbar
  • Knebelgriff (-K) – Niedrige Aufbauhöhe, ideal für beengte Verhältnisse
  • Hebelgriff mit Rastmechanismus (-H) – Für schnelles, vibrationssicheres Spannen
